| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 카튼 상자 |
| 배달 기간: | 90 일 |
| 지불 방법: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |
| 공급 능력: | 15~35일마다 1세트 |

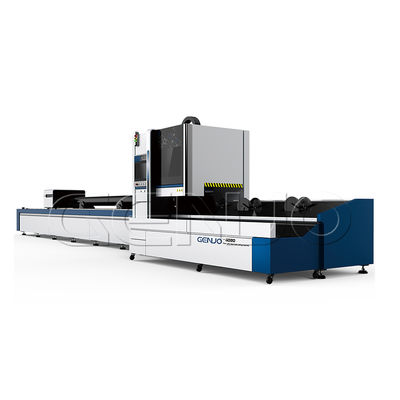

Genuo Cyclone GNAT 시리즈 자동 레이저 파이프 절단 기계, 프로필 및 파이프 절단 시장의 고객의 요구를 목표로, 절단,둥근 파이프의 개척 및 직선 절단, 정사각형 파이프, 직사각형 파이프, U-구조, H 모양의 강철, 특수 모양의 파이프 및 탄소 강철, 스테인레스 스틸 및 알루미늄 합금의 다른 파이프 프로파일.프로필 절단 파이프와 같은 프로필의 개척 및 윤곽 절단, 앞과 뒷 정압 이중 턱 클램핑 디자인, 중앙의 자동 조정, 그리고 슈퍼 큰 지름 파이프를 처리 할 수 있습니다; 제로 꼬리 절단 재료와 걱정 절약 할 수 있습니다.강력한 다점 부동 지능 지원은 높은 정밀도를 보장, 높은 속도와 낮은 파이프 절단 손실. 2kW ~ 4kw 선택.
|
표준 장비 |
선택적 장비 |
|
▼ 레이커스 또는 맥스 레이저 소스 |
▽IPG 또는 nLIGHT 레이저 소스 |
| ▼WSX 또는 RayTools 레이저 절단머리 | ▽PRECITEC 레이저 절단머리 |
| ▼GENUO-Cypcut 제어 소프트웨어 | ▽벡호프 CNC 제어 시스템 |
| ▼고강도 스트레스 완화 프레임 | ▽자동 튜브 공급 시스템 |
| ▼Φ220 오토 펌프 턱 | ▽Φ350 자동 공기 턱 |
| ▼모토바리오 플래네타리 적도기 | ▽알파 행성 적도기 |
| ▼YYC 기어 래크,HIWIN 가이드 레일 | ▽애틀랜타 기어 래크, 렉스로스 레일 |
| ▼한리 물 냉각 시스템 | ▽전력 조절 장치 |
| ▼자동 윤활 시스템 | ▽공기 압축 시스템 |
특수 파이프 레이저 절단 기계는 7 Aixs로 구성됩니다
그것은 둥근, 사각형, 직사각형 및 타원형 파이프의 절단 실현할 수 있습니다
그것은 6 미터 파이프의 일회형 및 가공을 실현 할 수 있으며, 다른 파이프 길이와 지름의 9 미터 및 12 미터 파이프 절단 기계로 장착 할 수 있습니다.
장비는 공급 셰프와 당기는 셰프와 일치합니다.
가공 잔류의 폐기물을 크게 줄입니다.
그것은 주요 파이프에 다른 방향과 지름의 여러 파이프를 잘라낼 수 있습니다
그것은 변동 각 굴곡 표면을 절단 할 수 있습니다
그것은 파이프 절단 기계와 산업의 재료 전문가로 알려져 있습니다.
| 전면 펌프 턱 | 후면 펌프 턱 | 특별 지원 |
| 턱 상태를 지능적으로 감지하고 파이프 데이터를 쉽게 얻을 수 있습니다. | 자동으로 적절한 공기 압력을 맞추고 클램핑 힘을 조절합니다. | 파이프의 느슨함 및 변형을 피하고 절단 정확도를 향상시킵니다. |
| 첨단 레이저 발전기 | 지능형 절단 CNC 제어 |
|
안정적이고 효율적인 Raycus 또는 MAX 레이저 발전기의 표준 구성. 모듈형 설계, 고도로 통합된 시스템, 유지 보수 없이, 높은 신뢰성.
레이저 파워는 지속적으로 조정되며, 높은 빔 품질과 높은 레이저 안정성을 가지고 있습니다. 레이저 정밀 절단, 정밀 용접 및 기타 응용 프로그램에 이상적인 레이저 소스입니다.시장에서 다른 유사한 레이저와 비교, 우리의 레이저는 명백한 장점을 가지고 있습니다.
|
레이저 절단 기계의 전체 시리즈는 CypCut 레이저 절단 제어 소프트웨어 또는 HypCut 초고력 레이저 절단 제어 소프트웨어로 장착되어 있습니다.높은 정확도의 시각 위치 시스템과 통합 CNC 시스템.
그것은 사용하기 쉽고 다양한 처리 기회를 충족하고 적용 할 수있는 강력한 기능을 갖추고 있습니다. 또한 WiFi 원격 제어 기능을 가지고 있습니다. 사용하는 곳 어디에서나 기계를 안내하십시오.선택적 독일 PA8000, 시멘스 CNC 절단 시스템 |
| 강력 한 클램핑 시스템 | 고강도 가중체 |
|
다기능 턱은 GENUO 튜브 절단 기계에 광범위한 처리 기능을 제공합니다. 그것은 둥근 파이프, 정사각형 파이프, 직사각형 파이프, L, U 및 H 프로파일을 처리 할 수 있습니다.둥근 파이프 Φ 50mm-360mm정사각형 파이프 사이드 길이 50*50mm-250*250mm
높은 토크와 큰 관성 서보 모터는 더 빠른 가속과 더 높은 턱 속도를 달성 할 수 있습니다. 파이프 절단을 정확하고 효율적으로 만듭니다. |
기계 b프레임은 고품질의 탄소 구조용 철과 500MPa까지의 팽창 강도를 가접한 후, 고온 소화 및 가접 스트레스를 제거하기 위해 자연적 노화변형 방지, 더 내구성있는. 정밀 가공을 위한 대용량 정밀 랜트리 가공 센터에 의해. 안정적이고 신뢰할 수 있는 침대, 변형이 없습니다, 장시간 절단 정확성 및 |
|
|
정확히 일치 된 레이저 머리
모든 Genuo 레이저 절단 기계는 WXS 또는 Raytools 자동 초점 레이저 절단 머리가 표준으로 장착되어 있습니다. 절단 머리는 내장 된 모터 드라이브 유닛을 가지고 있으며, 이는 직선적 메커니즘을 통해 초점을 맞추는 렌즈를 움직여 자동으로 위치를 변경합니다.
|
|
|
고 정밀 변속기 부품
특수 일본 SHIMPO 또는 프랑스 Motovario 플랜지 줄기, 정밀 랙과 피니언, 조용한 선형 가이드.
기계가 원활하고 효율적으로 작동하도록 합니다. 기계 부품의 사용량은 크게 감소합니다.
|
|
|
우수한 품질의 전기 부품
이 기계는 일본의 후지 또는 파나소닉의 세르보 모터를 채택하고 최대 6000r / min까지 운전합니다.
주요 전기 액세서리는 슈나이더와
|
|
자동 공급 시스템
노동 비용을 절감할 수 있습니다.
반자동 또는 완전 자동 로딩 및 릴딩 시스템으로, 노동에 대한 의존도를 줄이고, 운영자의 노동 강도를 줄이고, |
|
공기 압축 시스템
레이저 절개에 특이, 그것은 통합 공기 압축기, 공기 수신기, 차가운 건조기, 필터 요소, 직접 연결 낮은 저항 디자인을 채택합니다.더 나은 절단 성능을 위해 플레이를 제공.
|
|
전력 안정기
불안정한 전압은 치명적인 부상이나 장비 고장, 생산에 영향을 미치고, 배달 지연, 그리고 불안정한 품질을 유발할 수 있습니다.
심각한 경우에도 안전사고가 발생할 수 있습니다. 공장의 전압이 크게 변동되거나 불안정하다면 전압 안정기를 사용해야합니다. |
절단 기계는 높은 전기 광학 효율, 물 절약 및 전력 절약을 가진 국제 유명 브랜드 고급 레이저를 채택합니다. 특히 중요합니다.오랫동안 유지보수 없이 사용할 수 있습니다., 많은 유지보수 비용과 시간을 절약하고 업무 효율성을 향상시킵니다.
전체 주요 프레임은 게트리 구조 작업 테이블을 채택합니다. 높은 덤핑 베드는 좋은 딱딱성, 높은 정확성 및 안정적인 작동을합니다.프레임 구조는 고품질의 강철 꿀집 용접으로 만들어집니다.. 기계 도구는 고열, 두 번 연령화 및 대용량 gantry 프레싱 기계에 의해 처리됩니다. 이러한 설계 및 처리 수단은 기계 도구가 훌륭한 지진 저항을 보장합니다.높은 딱딱성과 안정성그것은 고속 이동에서 기계 도구의 안정성 요구 사항을 완전히 충족합니다.
높은 정밀성 이중 측면 래크와 피니언 드라이브와 선형 가이드 레일을 채택합니다.그리고 강력한 듀얼 드라이브 서보 모터 드라이브 시스템은 레이저 절단 속도와 정확성을 효과적으로 보장하는 데 사용됩니다.
또한 교환 유형 작업 테이블을 선택할 수 있습니다, 실패율은 매우 낮고 교환 시간은 짧으며 생산 효율성을 크게 향상시킵니다.
| 모델 | GNAT-6022 | GNAT-6035 |
| 파이프 절단 길이 | 6000mm | 6000mm |
| 턱 지름 | 220mm | 350mm |
| 레이저 전력 | 1000W~6000W | 1000W~6000W |
| 최대 위치 가속도 | 10 M/S2 | 10 M/S2 |
| 위치 정확성 | ±0.03mm | ±0.03mm |
| 위치 정밀도 | ±0.02 mm/m | ±0.02 mm/m |
| 회전축 속도는 | 80회전 | 80회전 |
