| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 카튼 상자 |
| 배달 기간: | 90 일 |
| 지불 방법: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |
| 공급 능력: | 15~35일마다 1세트 |

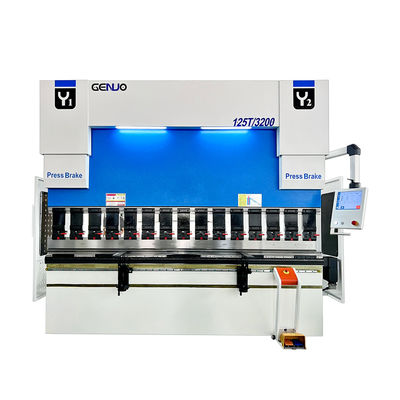

HSC PRO 수압 서보 굽기 기계 자동화 CNC 프레스 브레이크
→ 제품 I소개:
Genius Pro HSC 시리즈 CNC 프레스 브레이크는 Genius 시리즈의 검증된 디자인을 기반으로합니다.Y1 및 Y2 축은 고급 servo 비례 밸브와 선형 인코더를 통해 실시간 피드백, 높은 굽기 정확성과 안정성을 보장합니다. 큰 스트로크와 4축의 고정도 뒷 가이즈 시스템은 유연한 굽기 크기 및 각도를 달성 할 수 있습니다.기계는 자동으로 압력을 계산, 튀어나와 작업 조각의 길이와 두께에 따라 펼치는 차원. 전자의 우수한 성능을 계속하면서 더 강력한 CNC 컨트롤러가 장착되어 있습니다..첨단 2D 그래픽 프로그래밍 기능, 자동 계산 및 단계 시연이 업그레이드 된 멀티 축 뒷 가이드와 결합되어 더 복잡하고 불규칙한 작업 조각 구부리를 처리 할 수 있습니다.더 높은 구성이 있는 기계 는 기계 가동 을 더 단순 하고 효율적 으로 한다이것은 정밀과 높은 지능을 통합 한 CNC 굽기 기계입니다. 40T ~ 500T 및 4 ~ 20ft 선택.
| 표준 장비 |
선택적 장비 |
| ◆Delem DA-66T 7축 CNC 제어 | ◇CYBELEC CybTouch 15, ESA 875W,Delem DA-69T |
| ◆고출력 강철 단일 블록 프레임 | ◇주전자 SVP 제어 (에너지 절약) |
| ◆정밀 Y1, Y2 축 동기 Ram 위치 | ◇DSP 또는 Keli Lasersafe 보호 보호 |
| ◆정밀한 X,R,Z1,Z2 축 역측정 | ◇CNC 잎 추종자 앞 지원 장치. |
| ◆오토 V 축 원동 CNC 크로닝 시스템 | ◇레이저 체크 각도 감지 피드백 장치 |
| ◆유럽식 펀치와 4V/2V/1V 다이 | ◇WILA형 상단 및 하단 도구 클램핑 시스템 |
| ◆빠른 펀치 클램프 및 이동성 슬라이딩 전지 지원 | ◇완전 자동 굽는 로봇 셀 |
| ◆시멘스 주력 모터, 선니 펌프, 슈나이더 일렉트릭 | ◇자동 철도 및 나사 윤활 시스템 |
| ◆보쉬 렉스로트 수압 시스템,GIVI 선형 인코더 | ◇굽기 도구 관리 캐비닛 또는 트롤리 |
| ◆EMB 펠러형 파이프 커넥터, NO,K 밀폐 고리 | ◇단일/동행/트리오 선택 |
→ 기계적용:
프레스 브레이크는 금속 작업 및 자동차 생산에서 가정 개선 및 DIY 프로젝트에 이르기까지 다양한 산업 분야에서 많은 응용 프로그램을 가지고 있습니다. 몇 가지 일반적인 사용은 다음과 같습니다:
1금속 제품 건설: 굽기 기계는 일반적으로 금속 경수, 금속 계단, 창문 및 문 프레임과 같은 건축 세부 사항을 만드는 데 사용됩니다.이렇게 하면 각 금속 부품이 크기와 모양에 따라 정확하게 구부러지고 빠르고 효율적으로 장착 될 수 있습니다.
2무거운 건설:프레스 브레이크는 또한 다리 및 대형 산업 건물의 건설과 같은 무거운 건설 프로젝트에 사용됩니다.그들은 굽고 모양 금속 빔 및 정확한 사양에 대한 지원 부품을 사용 할 수 있습니다.
3자동차 및 항공 우주 제조: 자동차 및 항공 우주 산업은 엔진, 날개 및 몸체를 만들기 위해 정밀 금속 형성 및 제조에 의존합니다.프레스 브레이크 정밀하게 형성 및 잎 금속 부품을 구부리기 위해 사용됩니다, 문판, 바닥, 공기관과 같이.
4예술 및 공예: 굽기 기계는 또한 예술 및 공예 산업에서 점점 더 인기가 있습니다.다양성 과 정확성 으로 인해, 금속 도판 으로 복잡 한 모양 과 디자인 을 만드는 데 이상적 으로 사용 된다또한 독특한 가구, 미술품 및 기타 물건을 만드는 데 사용됩니다.
|
Delem DA-66T
3D 및 2D 그래픽 터치 스크린 프로그램 17 "고 해상도 컬러 TFT. 전체 윈도우 응용 프로그램 제품군. DA-66T는 GENIUS의 모든 동기화 시리즈 굽기 기계에 적용됩니다. ECO-GREEN 및 GAINT. 최대 8 + 1 축 제어 (Y1-Y2, X1, X2, R1, R2, Z1, Z2 |
CYBELEC CybTouch 15
사이브터치 15 PS는 6 축까지의 중급 CNC 프레스 브레이크에 대한 2D 수치 제어 장치입니다. 사이브터치 15 PS는 직관적인 터치 화면 사용자 인터페이스를 갖추고 있습니다.기능의 높은 통합을 제공합니다., 사용자 친화적, 조작하기 쉽고, 간단하게 강력하고 사용자 친화적. |
∆ESA VIS-875W
초대 21 ′′TFT LCD Full HD 멀티터치 화면 모든 3D CAD-CAM 및 모든 종류의 기계의 128 축의 놀라운 한계까지고전력 인텔 i5 3.2GHz CPU와 8GB의 RAM. 자체 거의 무제한의 바이보드 연결과 확장 가능성. |
|
딱딱 한 프레임 건축
GENUO는 R&D에 대한 풍부한 경험을 가지고 있으며 SOLIDWORKS,CAD 모델링 기술을 사용하여 매우 긴 허용도까지 구성 요소를 설계하고 있습니다.선형 정적 구조를 분석하는 방법으로서 사용되는 SOLID-WORKS기계 프레임에 대한 스트레스 및 변형 모든 GENUO 프레스 브레이크의 기초는 고출력 강철으로 만든 단단한 모노블록 프레임입니다.
|
비례적 통제
독일의 보쉬 렉스트로트 (Bosch Rexroth) 는 "하이드라릭 시스템 블록"을 통합했습니다.통합 수압 시스템은 효과적으로 수압 액체의 누출로 인한 문제를 완화 할 수 있습니다..
|
선형 인코더 피드백
변형은 정확하게 측정됩니다 |
역측정 시스템:프로젝트의 오른쪽 뒷 가이드를 설정하면 부품 생산과 정밀도를 높일 수 있습니다.일반적으로 더 많은 축이 필요한 복잡한 부품에서 더 많은 시간이 필요하고 따라서 비용이 증가하는 큰 양으로, 각 작업에 대한 올바른 배그 가이드는 최종적으로 수익을 창출하는 부품별 비용을 낮추는 데 필수적입니다.GENUO 기술자는 귀하의 프로젝트 요구 사항에 대한 질문이있을 수 있도록 기꺼이 도움을 줄 것입니다..
도구 및 클램프:일정한 굽기 각도를 확보하려면 수동 또는 CNC 크로닝이 필수적입니다. 이는 잠재적인 오차를 상쇄하고 평행 접촉 표면을 유지하기 위해 가능한 도구 마모를 허용합니다.CNC 크로닝 시스템은 프레스 브레이크 제어 장치가 기계 특성 및 탈환 데이터로 미리 프로그래밍 될 수 있습니다.계산을 조정하고 각기 다른 재료의 다른 특성에 따라 설정합니다.
자동 크로닝 시스템:일정한 굽기 각도를 확보하려면 수동 또는 CNC 크로닝이 필수적입니다. 이는 잠재적인 오차를 상쇄하고 평행 접촉 표면을 유지하기 위해 가능한 도구 마모를 허용합니다.CNC 크로닝 시스템은 프레스 브레이크 제어 장치가 기계 특성 및 탈환 데이터로 미리 프로그래밍 될 수 있습니다.계산을 조정하고 각기 다른 재료의 다른 특성에 따라 설정합니다.
|
세르보 펌프 제어 기술
주 세르보 모터 SVP는 전력 스트로크, 빠른 스트로크 및 굽기 힘을 제어 할 수 있습니다. 그것은 현행 장치의 비동기 넘치는 것과 소음을 크게 줄일 수 있으며, 오일 온도 상승을 억제하고 지속적으로 안정적인 작동을 보장 할 수 있습니다.모듈 구조는 설치를 더 유연하게하고 수압 오일을 덜 소비합니다 (표준 프레스 브레이크에 비해 40% 에너지 절감) |
레이저 안전 보호 장치
DSP 레이저는 프레스 브레이크를 보호 |
자동 도구 클램핑 시스템
WILA의 최첨단 클램핑 시스템은 수압 도구와 공기 도구의 효율적인 변경에 있어서 최고의 솔루션을 제공할 수 있습니다.
|
|
CNC 잎 추적기
이 CNC 굽기 지원은 모든 종류의 큰 금속,특히 얇은 금속 판. 굽기 과정에서 판을 굽기, 작업 부하를 줄이고 굽기 효율을 향상시킵니다. |
각도 측정 시스템
자동 각도 측정 시스템은 작업 부품을 측정하고 각도를 조절할 수 있습니다. 재료의 변동에 관계없이.더 빨리 작업 시작 하기 위해 가공 시간을 단축. |
굽는 로봇 세포
산업에서 4.0제누오의 완전 자동화된 굽기 셀 솔루션 덕분에 무인, 안정적인 굽기 생산을 24시간 실현할 수 있습니다.굽는 동안 부품 처리와 관련된 모든 위험은 작업자가 아니라 로봇이 직면합니다.더 안전하고 효율적인
|
| A | B | D | E | C | |||||
| 모델 | 명목 압력 | 테이블의 길이가 | 기둥 사이의 거리 | 목 사망 | 열린 높이 | 램 스트로크 | 모터 전력 | 대략적인 무게 | 전체 차원 |
| (KN) | (mm) | (mm) | (mm) | (mm) | (mm) | (kW) | (kg) | (L x W x H) | |
| 40T/1600 | 400 | 1600 | 1300 | 300 | 420 | 150 | 4 | 3000 | 1950*1750*2350 |
| 63T/2500 | 630 | 2500 | 2000 | 320 | 420 | 150 | 5.5 | 4800 | 2850*1750*2350 |
| 80T/2500 | 800 | 2500 | 2000 | 350 | 480 | 200 | 7.5 | 5800 | 2850*1850*2450 |
| 100T2500 | 1000 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 6500 | 2850*1850*2500 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 480 | 200 | 7.5 | 8500 | 3850*1850*2600 |
| 125T/2500 | 1250 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 7600 | 3000*1850*2500 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 480 | 200 | 11 | 9000 | 3850*1850*2600 |
| 125T/4000 | 1250 | 4000 | 3200 | 400 | 480 | 200 | 11 | 10000 | 4610*1850*2600 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 480 | 200 | 11 | 10500 | 3900*1900*2600 |
| 160T/4000 | 1600 | 4000 | 3200 | 400 | 480 | 200 | 11 | 12000 | 4650*1900*2700 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 480 | 200 | 15 | 12000 | 3900*1900*2700 |
| 200T/4000 | 2000 | 4000 | 3200 | 400 | 480 | 200 | 15 | 14000 | 4700*1900*2800 |
| 200T/5000 | 2000 | 5000 | 4000 | 400 | 480 | 200 | 15 | 18000 | 5800*1900*2900 |
| 200T/6000 | 2000 | 6000 | 4900 | 400 | 480 | 200 | 15 | 22000 | 6800*1900*3000 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 520 | 250 | 18.5 | 14500 | 3900*2100*2800 |
| 250T/4000 | 2500 | 4000 | 3200 | 400 | 520 | 250 | 18.5 | 16500 | 4700*2100*2900 |
| 250T/5000 | 2500 | 5000 | 4000 | 400 | 520 | 250 | 18.5 | 20000 | 5800*2100*3000 |
| 250T/6000 | 2500 | 6000 | 4900 | 500 | 520 | 250 | 18.5 | 24000 | 6500*2100*3100 |
| 320T/3200 | 3200 | 3200 | 2700 | 400 | 520 | 250 | 22 | 17000 | 4000*2100*3000 |
| 320T/4000 | 3200 | 4000 | 3200 | 400 | 520 | 250 | 22 | 20000 | 4800*2200*3200 |
| 320T/5000 | 3200 | 5000 | 4000 | 500 | 520 | 250 | 22 | 25000 | 5800*2200*3400 |
| 320T/6000 | 3200 | 6000 | 4900 | 500 | 520 | 250 | 22 | 30000 | 6500*2200*3600 |
| 400T/4000 | 4000 | 4000 | 3200 | 500 | 600 | 320 | 30 | 26000 | 4800*2400*3500 |
| 400T/5000 | 4000 | 5000 | 4000 | 500 | 600 | 320 | 30 | 32000 | 5500*2400*3600 |
| 400T/6000 | 4000 | 6000 | 4900 | 500 | 600 | 320 | 30 | 38000 | 6500*2400*3800 |
| 500T/4000 | 5000 | 4000 | 3200 | 500 | 600 | 320 | 37 | 30000 | 4800*2600*3600 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 600 | 320 | 37 | 39000 | 5500*2600*3800 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 600 | 320 | 37 | 50000 | 6500*2600*4000 |
