| MOQ: | 1 |
| 가격: | 협상 가능 |
| 표준 포장: | 카튼 상자 |
| 배달 기간: | 90 일 |
| 지불 방법: | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도 |
| 공급 능력: | 15~35일마다 1세트 |

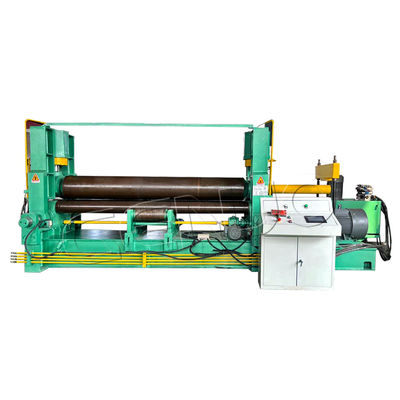

GENUO 수압 UNIVERSAL HU3R 시리즈 3 롤러 플레이트 롤링 머신은 플레이트 가장자리를 미리 구부리고 플레이트를 먹이기 위해 압축 롤러를 회전 할 수 있습니다.
모든 3개의 롤러의 움직임은 롤링의 필요에 따라 배치되어야 합니다.전 굽기 및 둥글기 (위 압축 롤러는 굽기 기계처럼 수압 리프팅 인더에 의해 판을 굽습니다.; 두 측면 압축 롤러는 수평적으로 상대적으로 움직이고 형성 필요에 따라 기하학적 위치를 변경합니다.)그것은 높은 롤링 정확성과 둥근성을 달성하기 위해 CNC 제어 시스템과 협력 할 수 있습니다.;
잎은 수평으로 공급되며, 공급 끝은 항상 수평입니다.
세 개의 압축 롤러는 콩의 기하학적 각도에 따라 기울여 콩 롤링을 실현 할 수 있습니다.
| 표준 장비 | 선택적 장비 |
|---|---|
| ▲ 델타 PLC NC 컨트롤러, 화면 표시 | △ SIEMENS CNC 제어 시스템 |
| ▲ 42CrMo 고체 가조 롤러 | △중앙 및 측면 지원 |
| ▲ 슈나이더 & 옴론 전기 부품 | △자동 부하 및 부하 시스템 |
| ▲ YUKEN 수압 밸브, NO.K 밀폐 고리 | △모터로 가동된 먹이 테이블과 정면 테이블 |
| ▲ NSK 쌍줄 구형 롤러 베어링 | △부근 모터 롤 |
| ▲ 타마가와 정밀 회전 인코더 | △핫 롤링을 위한 규정 |
| ▲ 시멘스 주자동기,태양 펌프 | △ 통합 용접 시스템 |
| ▲ 피카 행성 환각기 | △ 자동 윤활시스템 |
| ▲ 바퀴에 장착된 이동식 제어 콘솔 | △ 자동 발사기 |
| ▲ 중앙 집중식 수동 윤활 | △ 맞춤형 색상 |
|
작업 롤러
롤러는 롤링 기계의 가장 중요한 구성 요소입니다, 그것의 품질과 성능은 서비스에 직접적인 영향을 미칩니다 작업 롤러는 고강도 고품질의 스틸 42CrMo 물질로 만들어집니다.중간 주파수 소화 HRC47-58 후 마무리JB / ZG4289-86 롤 스틸 표준에 따라, 엄격하게 롤 제조, 그것의 포괄적인 기계적 특성을 보장합니다. |
|
전기 부품
독일 시멘스 전기 부품은 기계의 안정적인 작동을 보장합니다. 합리적인 라인 연결과 배치로 고장율이 크게 감소합니다.수압 밸브 그룹의 통합 제어 모듈은 슬라이딩 블록을 원활하고 정확하게 이동그리고 조작자와 기계의 모든 부품은 좋은 보호 역할을 했습니다.
|
|
CNC 제어 시스템
시멘스의 CNC 제어와 PLC 덕분에 우수한 HMI 조작 인터페이스로 굽기 기계가 원하는 대로 작동합니다.SIEMENS 스마트 라인은 제어 시스템에서 기계의 작동을 모니터링하기 위해 사용자에게 친근한 인터페이스를 제공합니다.
GENUO 롤링 머신 특수 독립적인 조작 패널과 자동 롤링 프로그램으로 장착되어 하나의 버튼 작동을 실현 할 수 있습니다.이 기계는 자동으로 롤링 및 한 번에 형성 할 수 있습니다.
강력한 데이터 저장 및 리콜 기능 자동 롤링의 아리우스적인 사양을 위한 수백 개의 프로그램이 시스템은 수동 조작 프로그램과 호환되며 필요에 따라 수동 작동 할 수 있습니다..
동시에 구성 소프트웨어는 공식 관리, 보안 레벨 관리, 언어 관리 등 다양한 기능을 사용자에게 제공합니다.
수압 시스템
각 오일 회로는 압력을 조절하기 위해 두 개의 리리프 와이브로 경로됩니다. 각 오일 회로에 대한 최대 설정 압력은 25 MPa입니다. 이는 주로 주 실린더 압력을 조절합니다.그리고 다른 구제 밸브는 16 MPa로 설정됩니다., 주로 뒤집는 실린더와 균형 실린더 압력을 제어하기 위해 각 움직이는 작업 롤의 두 끝에서 주요 오일 실린더의 동기화 정확성을 보장하기 위해,좌측 및 우측 래크와 기울기 프레임에 고정도 이동 센서가 설치되어 있습니다.압력 센서를 통해 마이크로 컴퓨터 제어 시스템은 두 작업 롤 끝의 정확성을 달성하기 위해 주요 오일 실린더 피스톤의 움직임을 감지하고 조정합니다.
우리 수압 시스템의 장점:
a. 독보적인 전 방출 기술은 효과적으로 수압 충격을 방지하고 수명을 향상시키기 위해 채택됩니다.
파이프라인과 밀폐.
b. 수압 부품은 일본 YUKEN 및 NO.K 브랜드를 채택하고, 높은 품질의 부품은
수압 시스템의 안정성
c. 수압 시스템의 각 입력 및 출력 포트에는 해당 감지 포인트가 장착되어 있습니다.
유지 보수 및 결함 검사에 편리합니다. 오일 펌프는 낮은 장착 유형과 긍정적 인 압력 오일 흡수를 채택합니다. 동시에 필터, 레벨 게이저,그리고 모든 송신 장치가 자동으로 오류를 경고 할 수 있습니다.
기계 지원 롤은 하위 롤의 하단에 설치되어 있습니다. 그래서 엽과 두꺼운 판 재료는 완벽한 실린더를 형성합니다. 피침 모양의 구부리는 장치로 피침 모양으로 구부리는 것이 쉽습니다.다기능 굽기 프로세스, 예를 들어 고정도 전 굽기 가장자리, 간단한 디지털 제어, 특수 구부름.
| 수압 요소는 고품질의 제품을 수입하여 수압 시스템의 안정성을 보장합니다. | 변속기 부분은 강력한 모터, 기어박스 및 기타 액세서리로 구성됩니다. | 풀기 장치: 완성 된 페룰을 쉽게 제거하기 위한 수학적 떨어지는 끝. | 상단 롤러는 드럼 모양으로 설계되어 있습니다. 금속 물질을 완벽한 실린더로 구부립니다. |
| 모델 | 최대 판 두께 (mm) | 최대 판 너비 (mm) | 굽기 전의 최대 두께 (mm) | 플레드 출력 한계 (MPa) | 위 롤러 지름 (mm) | 하부 롤러 지름 (mm) | 모터 전력 (kW) | 차원 (L × W × H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
